安装充电桩，变压器容量选择计算和案例说明

发布日期：2021-08-17 作者：转载于网络点击：

今天带大家认识一下新能源汽车充电桩和变压器容量指标的关系。

认识变压器容量

电力变压器是供电系统中的关键设备，其主要功能是升压或降压以利于电能的合理输送、分配和使用，对变电所主接线的形式及其可靠与经济有着重要影响。

变压器的容量是个功率单位，用VA（伏安）或KVA（千伏安）表示。它是交流电压和交流电流有效值的乘积，计算公式S=UI。变压器额定容量的大小会在其的铭牌上标明。

通常根据实际用电系统的负荷大小来考虑选择变压器的容量。选用变压器时，如果把容量选择过大,就会形成“大马拉小车”的现象。不仅增加了设备投资,而且还会使变压器长期处于空载状态,使无功损失增加。如果变压器容量选择过小,将会使变压器长期处与过负荷状态,易烧毁变压器。

认识变压器类型

按变压器的容量分类

(1) 小型变压器：电压在10KV以下、容量在1～500KVA。

(2) 中小型变压器：电压在35kV及以下、容量在630～6300kVA。

(3) 大型变压器：电压在110kV及以下、容量在8000～63000kVA。

(4) 特大型变压器：电压在220kV及以上、容量在90000KVA称为大型变压器。

我国10kV变压器从30kVA到2500kVA的都很常见，一般有30、50、80、100、160、200、250、315、400、500、630、800、1000、1250、1600、2000、2500kVA这几种。

认识充电桩功率

一个充电桩功率的大小数值上等于它在工作时1秒内所消耗的电能。如果一个60KW的充电桩工作一小时，那么它工作一小时消耗的电为60度。

认识充电桩分类

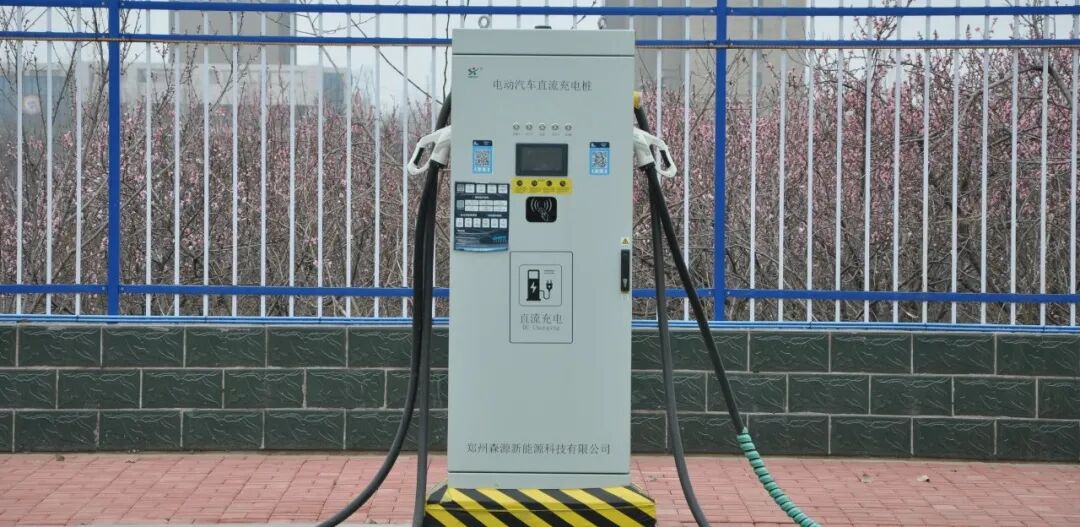

充电桩分交流桩和直流桩两大类；一般交流桩功率为7KW，使用220V单相电源；直流桩的功率有30、60、100、150、200KW等多个功率等级可选。

变压器容量KVA和充电桩功率KW的关系

kVA（千伏安）是视在功率的单位，kW（千瓦）则是有功功率的单位。除了视在功率和有功功率以外，还有无功功率，无功功率的容量单位是kvar（千乏）。

有功功率是使用电器实际消耗的功率，比如一个1KW的空调一小时消耗了1度电，那么这1KW就是有功功率。用的电＝用功功率X小时，通常，一个60KW的充电桩一小时可以消耗60度电。

无功功率是指某些设备并没有真正消耗电，它只是暂时把电存起来的那部分功率或在传输电能过程中发热等损耗。比如某个用电设备里面有电容/线圈，那这个设备在工作的时候，电容/线圈就会一直处于充电放电状态。因为电容/线圈一直充电放电，并没有真正消耗电，所以把这一部分功率叫无功功率。

视在功率是指电源提供的总功率，电源（一般都是指变压器或者发电机）它除了要给用电设备提供有功功率以外，还需要提供无功功率。原因很简单，用电设备里面的电容虽然不耗电，但是它一直在充电放电，所以也需要占用电源一部分容量。所以就需要再说一个概念功率因数。一个电源能提供多少有功功率，这取决于功率因数。功率因数是指有功功率和视在功率的比值，一般用cosφ表示。举个例子，一个100kVA的变压器，在功率因数cosφ=0.6时，它可以输出60kW的有功功率；但是当功率因数cosφ=0.9时，它可以输出90kW的有功功率，变压器的功率系数铭牌上都会有。

举例说明

1、通常来讲，如果安装一台120KW的充电桩，需要多大的变压器容量？

如果原有一台变压器的功率系数为0.6，那么，变压器的容量X功率系数≥充电桩功率，

变压器最小容量＝120KW/0.6＝200KVA

2、通常来讲，如果安装三台60KW的充电桩，需要多大的变压器容量？

如果原有一台变压器的功率系数为0.8，那么，变压器的容量X功率系数≥充电桩总功率，

充电桩总功率＝60KW＋60KW＋60KW＝180KW

变压器最小容量＝180KW/0.8＝225KVA

通常简单来讲，变压器容量选择主要取决于变压器功率系数和充电桩功率。如果一个拥有许多充电桩的充电站选择变压器容量，就需要从专业角度去综合计算，需要考虑多种因素。
